Питание WiFi модуля от платы USB-TTL?

Тема в разделе "Общие вопросы по электронике", создана пользователем MikeK, 19 сен 2019.

  1. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    Здравствуйте,
    в ELM327 стоит WiFi модуль, без особых опознавательных знаков, надпись CYOBD и дата 2017 год... скорее всего он на чипе SV6060P
    Захотел я с ним пообщаться AT командами. выпаял и подключил к переходнику USB UART, только там был дополнительно установлен AM1117 чтобы питание 3.3V было нормальное (сам стаб установлен тупо между +5V, +3.3V, GND, кондеров нет)...
    по факту я подключил сначала только питание к модулю, воткнул USB в ноут (синий USB, который вроде как 900мА дает), а вифи не заводится... т.е. АП не создает...
    помучался я чуток и подкчил его опять в адаптер - все завелось...
    как я понял - модулю не хватает питания для старта... но вот я не понимаю почему, ибо USB должен тянуть 900мА...
    кабель USB длиной где-то 80-100 см....
    теперь вот думаю - кондер меня может спасти или надо как-то делать по другому?
    Заранее благодарен за ответ.

  2. sharikov

    sharikov Авторитетный участник сообщества

    Сообщения:
    601
    Симпатии:
    52
    после "кондеров нет" можно уже не продолжать чтение.
    А вообще Wifi модулям надо стабильное питание при токе 300-500 ма в импульсе.

  3. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
  4. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
  5. lookingooder

    lookingooder Читатель

    Сообщения:
    36
    Симпатии:
    8
    У меня SONOFF работал с питанием от доработанного USB-UART:
    Micro UART + AMS1117 Mod.jpg

    MikeK нравится это.
  6. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    ну меня тоже посетила эта мысль, завтра влеплю что нить...
    но что интересно, на плате адаптера откуда я выпаял модуль, там DC-DC на 5V, а после него стоит AM1117 и тоже без кондера выходного... но там видимо это прокатывает потому как нет длинных проводов ...
    PS: на самом переходнике то кондер по питанию есть, но видимо его не хватает

  7. nikolz

    nikolz Гуру

    Сообщения:
    5.047
    Симпатии:
    462
    при питании от USB через 1117 кондеры можно не ставить
    проблема возможно в отсутствии каких-нибудь подтяжек
    чтобы ответить надо видеть сам модуль wifi

  8. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    Я подключал только плюс и минус, т.е. там другого и не требовалось...
    вот фотки, с указанием пинов + фото как оно на исходной плате подключено.. но я пробовал просто питание подавать (крайние ноги) и точка доступа появилась (при питании с платы) а с переходника UART - нет


    Вложения:

    • IMG_8587.jpg
      Размер файла:
      624,2 КБ
      Просмотров:
      7
    • IMG_8588.jpg
      Размер файла:
      476,6 КБ
      Просмотров:
      6
    • IMG_8576.JPG
      Размер файла:
      333,1 КБ
      Просмотров:
      6
  9. nikolz

    nikolz Гуру

    Сообщения:
    5.047
    Симпатии:
    462
    уточню
    вы подключили к UART адаптеру Rx и Tx и питание. Точка доступа не появилась
    а перекинули питание на другой источник 3.3 вольта - работает. Верно.
    куда вы подключали Rx Tx при подключении другого источника?

  10. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    Нет. Изначально я подключал только плюс и минус что к переходнику UART, что к исходной плате... т.е. только крайние провода. и с переходником не завелось (точка доступа не появилась) а от родной платы - завелось сразу... я поэтому подумал что не хватает ему питалова...
    сегодня кондер впаяют и попробую еще раз...
    у меня еще вопрос в тему: на этой плате стоит пик контроллер с питанием 5В... я хочу подключить туда другой WIFI модуль для теста, но они все 3.3V (родной WIFI толерантен к 5V со стороны TX проца)... какой номинал резистора мне нужно поставить после TX процессора чтобы не прибить вифи модуль? модули я буду пробовать разные типа хайфлай, USR

  11. nikolz

    nikolz Гуру

    Сообщения:
    5.047
    Симпатии:
    462
    полагаю на модуль надо подать напряжение больше чем 3.3 например 3.6 вольта
    если найдете описание или вид что под крышкой
    но полагаю что там есть свой 1117
    и на внешние выводы надо подать 3.3в+X вольт где X не менее 0.3 вольт.
    поэтому полагаю от 3.3 работать не будет.
    --------------
    поищите по модулю
    он похож на этот
    1/2/5PCS Bluetooth 4.0 BLE HM-10 CC2540 CC2541 Serial Wireless Module Android | eBay
    и этот
    [​IMG]
    Подключение адаптера (бортового компьютера) OBD II ELM 327 (Interface bluetooth) Лансер 9. Диагностика, наблюдения, коды ошибок с расшифровкой на Лансер 9 с помощью программы Torque. — Mitsubishi Lancer, 1.6 л., 2008 года на DRIVE2

  12. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    не понял Вас.
    это WIFI модуль, точка доступа имеет название VLINK (буквально недавно назывались WIFI_OBDII)
    так же на плате стоит тот же стабилизатор AM1117, вот фото платы, U8 стаб на 3.3 V и рядом с ним 4 отверстия это на wifi модуль....

    PS: поиск по CYOBD ничего не дал, а крышку снимать пока не можем, фена рядом нет, а обычным паялом 25W думаю не сможем...


    Вложения:

    • TOP.JPG
      Размер файла:
      504,7 КБ
      Просмотров:
      8
    • BTM.JPG
      Размер файла:
      544,3 КБ
      Просмотров:
      7
  13. nikolz

    nikolz Гуру

    Сообщения:
    5.047
    Симпатии:
    462
    действительно
    тогда попробуйте подать лишь внешнее питание оставив RX TX
    и измерьте напряжение изначальное и при подаче
    ------------

  14. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    Запаяли кондей 47мкФ, не помогло. :(
    надо поискать короткий USB кабель, может это поможет.
    сняли крышку с модуля, там SV6060P ( маркировка платы CYOBD V2.0 )


    Вложения:

    • IMG_8591.JPG
      Размер файла:
      295,1 КБ
      Просмотров:
      6
    • IMG_8590.jpg
      Размер файла:
      364,3 КБ
      Просмотров:
      6
  15. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    взял из запасов платку с какой-то STM32, там вход мини юсб, и на плате есть 3.3V - с нее так же заводится все сразу...

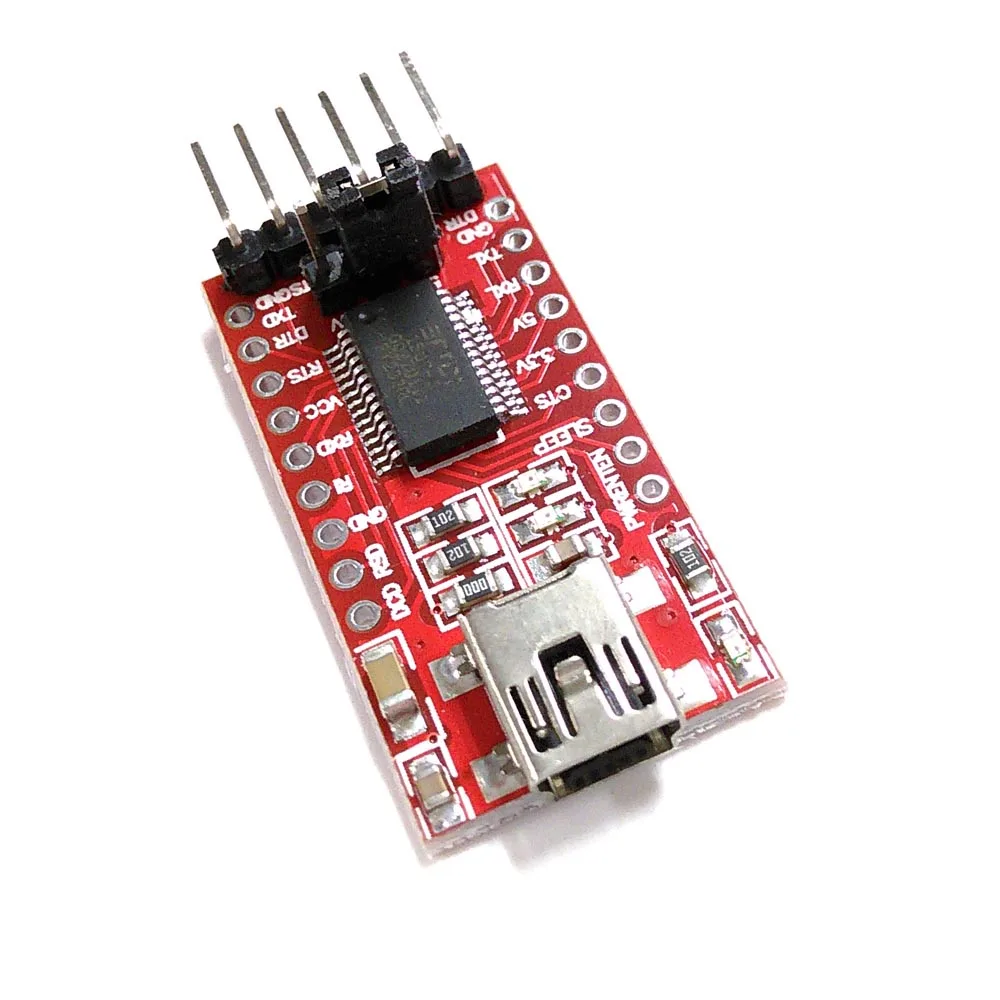

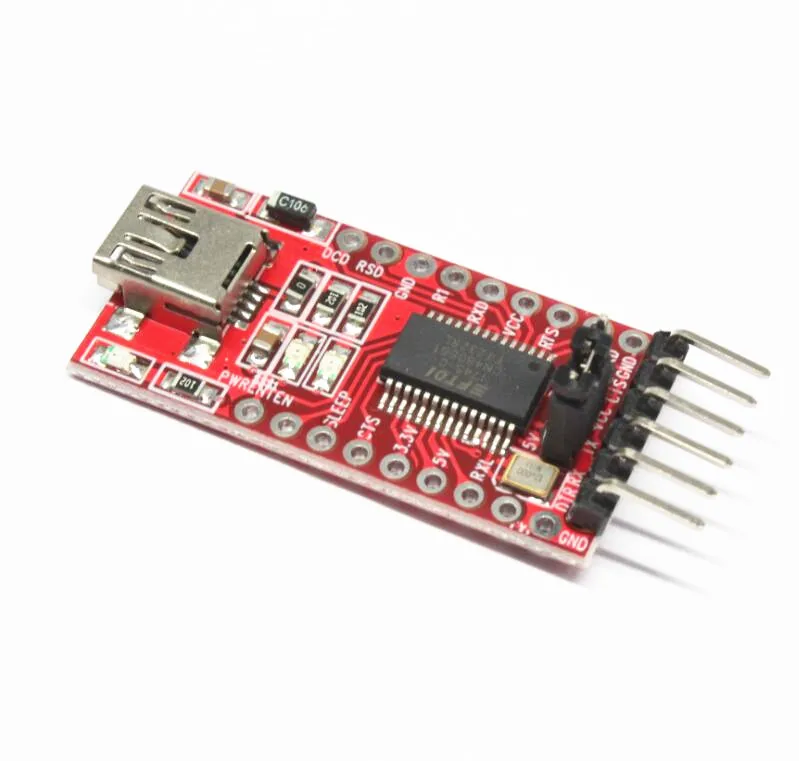

    есть у меня ощущение что на красной плате FTDI стоит резистор ограничительный, других идей нет

  16. nikolz

    nikolz Гуру

    Сообщения:
    5.047
    Симпатии:
    462
    а может быть там и напряжения нет?
    там вроде бы нет 1117. откуда вы решили что он там есть?

  17. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    я его сам лично когда-то туда впаял, потому как тех 50мА что дает FTDI по линии 3.3В явно мне не хватало для чего-то... уж не помню за давностью...
    вечером буду смотреть, наверняка резистор с обозначением [000] мне мозг парит.

  18. nikolz

    nikolz Гуру

    Сообщения:
    5.047
    Симпатии:
    462
    на картинке выше нет 1117
    купите 1117 и припаяйте на пять вольт USB будет работать
    вы напряжение измерьте на нем
    может он давно сгорел

  19. MikeK

    MikeK Новичок

    Сообщения:
    44
    Симпатии:
    0
    В общем мой косяк... выход со стабилизатора был запаян на одну сторону платы, а в отверстии контакт прерывался... и я видел 3.3В которые генерила микра... в общем рукотворное...

    Спасибо за участие...

    теперь хочу войти в режим AT команд, но что-то не знаю как... в документации не описано это, пробовал по аналогии с другим подулем, когда подаются +++ и 3 эскейпа, но это не сработало... буду искать...
