XT-ZB1 (Devkit) BL702C

[pvvx]

Да, ошибся как всегда - us а не ms.
Берем генератор импульсов 2кВ 50A в пике на огибающей импульса в 3..5 us.
Подключаем транзистор KT315 в сторону проводки любого перехода как диода.
Пускаем генератор на 10 тысяч таких импульсов в секунду. И транзистору пофигу - размер кристалла позволяет рассеять эту энергию без проблем
Можете посчитать - 5 us 2кВт * 10000
При увеличении уже за 10 us будет пшик - дырка в кристалле у многих.



[cryptozoy]

Согласен, но в чипе кристаллы транзисторов и диодов размером поменьше. И естественно, хорошо бы знать ESD характеристики чипа, чтобы не использовать дополнительный обвес и тем самым не удорожать изделие.



[pvvx]

И опять ошибся - не us, а наносекунды
Что-то сегодня у меня совсем не в порядке с множителями...
Именно по этому детские мечты о импульсной пушке убивающей даже простую бытовую аппаратуру не работают
Надо длинный радио магнитный импульс с длительным постоянным увеличением напряженности, а проводки короткие и не принимают длинные импульсы....
Пороги где-то после 15 нс.
Но если чип разведен неверно - имеет емкости с GPIO в ядро, то тут итог неизвестен. И никакой тест такой чип не пройдет.



[pvvx]

Даже если вы припаяете к чипу смд кондер на 0.1 мкФ - на нем получается импульс в 250В от гена на 2кВ 50 Ом 3..5 нс



[cryptozoy]

На форуме слишком короткий тайм-аут редактирования своих сообщений.



[pvvx]

И естественно, хорошо бы знать ESD характеристики чипа, чтобы не использовать дополнительный обвес и тем самым не удорожать изделие.

У ESP писано, что тест есть (куплен?) Но ни один производитель его не подтвердил.
Т.е. проверять только самим.



[pvvx]

По этому если ставите какую защиту - то надо просто ограничить энергию от внешнего импульса или помехи. Часто достаточно резистора после дорожки к самому чипу. Там уже сработает емкость ноги чипа как делитель.



[nikolz]

День добрый,
чип BL702C
Какое время преобразование АЦП при однократном запуске?
Какую максимальную частоту импульсов на пинах можно сгенерить?
Есть ли возможность синхронизировать запуск АЦП и иvпульсы на пинах и с какой максимальной частотой?



[pvvx]

Зачем вам эти характеристики, если вы не пишите на asm, а используете API SDK?
И получить требуемые вам ТТХ в SDK можно накалякав за десять минут требуемые тесты. Дольше ждать чужих ответов, тем более на неопределенные вопросы.



[pvvx]

Используйте CH32V305/307. Благо они дешевы и доступны везде, включая местные магазины.
Пример замера тока потребления типичного BLE устройства в эксплорере с помощью CH32V305 и INA169 (простой диф.ОУ), 1Mbps:



[pvvx]

Это актуально и для CH32V208W c BT5.3, вовремя купленных на али в виде WCH-Link W за $1. Это на нем и произведен замер тока другого BLE.



[nikolz]

Зачем вам эти характеристики, если вы не пишите на asm, а используете API SDK?
И получить требуемые вам ТТХ в SDK можно накалякав за десять минут требуемые тесты. Дольше ждать чужих ответов, тем более на неопределенные вопросы.

Я сделал лет десять назад спектрометр на ESP8266.
Недавно обновил его прошивку для измерения толщины нитей для 3D принтера.
Получил 11 бит и скорость чтения данных АЦП 400кГц (официально SDK 10 бит 100кГц). и это без DMA.
----------------------------
Захотел сделать флюоресцентный спектрометр для контроля качества воды и спирта.
----------------------
Давно валяются BL702C. На них ничего не делал.
В доке на BL702C сказано, что можно 2МГц и 12 бит но это вроде с DMA.
Но мне при этом надо еще формировать и синхроимпульсы для ПЗС матрицы
------------------------------
Почитал на форуме Ваши исследования. Вот и спросил , прежде чем что-то лепить .
Такая уж привычка. Сначала изучаю, что сделали другие умные , а потом начинаю лепить свое.
-----------------------
Нет ничего страшного в том, что никто не знает конкретно ответ на мой вопрос.
-------------------------
Поэтому, когда очень захочется,
то очевидно отвечу на свой вопрос самостоятельно и сделаю спектрометр.
---------------------
А пока изучаю достигнутое другими.



[nikolz]

Используйте CH32V305/307. Благо они дешевы и доступны везде, включая местные магазины.
Пример замера тока потребления типичного BLE устройства в эксплорере с помощью CH32V305 и INA169 (простой диф.ОУ), 1Mbps:

Дайте ссылку на дешовый.
Пока нашел лишь такие:

https://aliexpress.ru/item/1005007943246861.html?sku_id=12000042957668819&spm=a2g2w.productlist.search_results.10.f8067515ImWlDW

за 1200 руб.



[pvvx]

В самом дорогом магазине

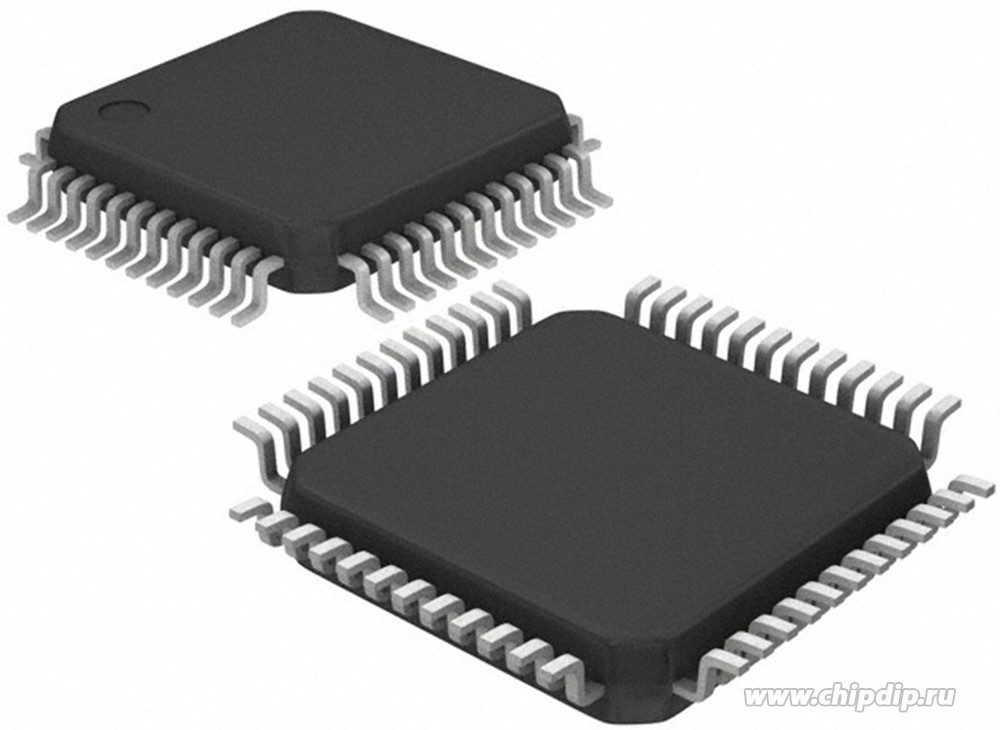

Микроконтроллеры WCH | купить в розницу и оптом

Микроконтроллеры WCH. Вы можете купить в розницу и оптом с доставкой.

www.chipdip.ru

Сам WCH что-то не хочет на али продавать в Россию... Но продает местным дистребам... Они накидывают x10 и вперед



[pvvx]

Заходите на али не как али.ру и всё будет.



[pvvx]

Search by "WCH"

LCSC Electronics is a global components distributor with a wider selection in stock. Choose us for all your component needs - where quality, selection, and honest prices can be offered.

www.lcsc.com



[nikolz]

Заходите на али не как али.ру и всё будет.

свежо придание. Но зайти на оригинальный невозможно.



[nikolz]

Search by "WCH"

LCSC Electronics is a global components distributor with a wider selection in stock. Choose us for all your component needs - where quality, selection, and honest prices can be offered.

www.lcsc.com

это чипы. Цена 150 руб без доставки +PCB получится все те же 1000 руб.
Есть ссылка на молули?



[nikolz]

Проблема с подключением XT-ZB1.
Правильно понимаю,что EN к земле это Reset?
Подключил UART - никакой реакции на Reset
Подключил USB (VUSB,D8,D9) - ПК не видит.
использую этот модуль

Проверяю правые верхние GND - нет кз с GND внизу.
Как проверить , что модуль живой?
Что не так?



[nikolz]

При подключении по USB но с питанием 3.3(без Vusb) на ПК появляется неопознанное USB устройство.
Кто знает, как работать с модулем(программировать) по USB?
--------
Программирование прогой BLFlashCub дает ошибку :
